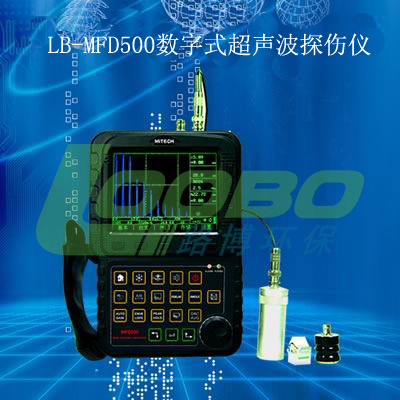

LB-MFD500是一款便攜式、數字式超聲波探傷儀，它能夠快速便捷、無損傷、精
確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。
既可以用于實驗室，也可以用于工程現場。本儀器能夠廣泛地應用在制造業、鋼
鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用
于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。
功能特點
全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷。
全數字真彩色液晶顯示器，可根據環境選擇背景色和波形顏色，液晶亮度可
自由設定。
高性能安保電池模塊便于拆裝，可以脫機獨立充電，大容量高性能鋰離子電
池模塊使儀器連續工作時間延長到八小時以上；儀器輕小便攜，單手即可以把持，
經久耐用，引導行業潮流。
主要技術參數
檢測范圍： (0~9999)mm
工作頻率： (0.5~15)MHz
聲速范圍： (1000~9999)m/s
動態范圍： ≥32dB
垂直線性誤差：≤3%
水平線性誤差：≤0.2%
分 辨 力： >40dB(5P14)
靈敏度余量： 60dB(深200mmФ2 平底孔)
數字抑制： (0~80)%，不影響線性與增益
電噪聲電平： ≤10%
探頭類型： 單探頭、雙晶探頭、穿透探頭
閘 門： 進波門、失波門；單閘門讀數、雙閘門讀數
報 警： 蜂鳴報警，LED 燈報警
電 源： 直流（DC）9V；鋰電池連續工作6~8 小時以上
外型尺寸： 263×170×61(mm)
環境溫度： (-10~50)℃
相對濕度： (20~95)%RH
注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得的。
放大接收
硬件實時采樣：10 位AD 轉換器，采樣速度160MHz，波形高度保真
檢波方式：正半波、負半波、全波、射頻檢波
濾波頻帶（0.5~15）MHz，根據探頭頻率全自動匹配，無需手動設置。
閘門讀數：單閘門和雙閘門讀數方式可選；閘門內峰值讀數
增益：總增益量110dB，設0、0.1dB、2dB、6dB 步進值，獨特的全自動增
益調節及掃查增益功能，使探傷既快捷又準確。
探傷功能
波峰記憶：實時檢索缺陷最高波，記錄缺陷最大值
Φ值計算：直探頭鍛件探傷找準缺陷最高波后自動計算、顯示缺陷當量尺寸
缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置
缺陷定量：缺陷當量dB 值實時顯示
缺陷定性：通過回波包絡波形，方便人工經驗判斷
曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置
DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG 曲線。
裂紋測高：利用端點衍射波自動測量、計算裂紋高度。
門內展寬：放大回波細節，便于回波分析
動態記錄：檢測實時動態記錄波形，存儲、回放
波形凍結：凍結屏幕上顯示的波形，便于缺陷分析
B 型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀。
發射脈沖
脈沖幅度：低、中、高分級選擇，適用探頭范圍廣
脈沖寬度：在(0.1~0.5)μs 范圍內連續調節，以匹配不同頻率的探頭
探頭阻尼：100Ω、200Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求
工作方式：單探頭、雙晶探頭、穿透探傷
檢測范圍
零界面入射~9999mm(鋼中、縱波)，可連續調節
閘門報警
門位、門寬、門高任意可調；B 閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED 燈(吵噪環境中LED 燈報警非常有效)報警及關閉。
數據存儲
100 組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲1000 幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。
實時時鐘
實時探傷日期、時間的跟蹤記錄，并記錄存儲。
通訊接口
USB2.0 高速通訊傳輸接口
電池模塊 高容量鋰電池模塊，在線充電和脫機充電兩種充電方式，方便探傷人員使用。
|
