超聲波探傷儀概述

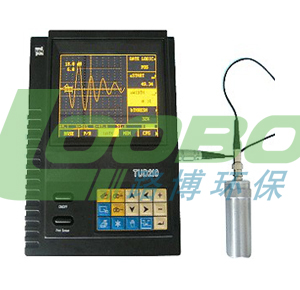

TUD210金屬探傷儀，是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷、準確地進行工件內部多種缺陷(裂紋、疏松、氣孔、夾雜等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
超聲波探傷儀功能特點
- 高采樣速率，射頻波形細節盡現，最小顯示范圍2.5mm
- 同時具備USB和RS232串行通訊口
- 按鍵菜單式操作
- 整機全部軟件可以通過通訊口在線升級
- 用戶可以在時代網站下載本機嵌入式軟件自行升級，方便快捷
- 擁有電子時鐘日歷
- 大容量存儲器可存儲高達400幅A掃圖形及參數和40000個厚度值
- 使用大容量鋰離子電池，無記憶性，連續工作時間約6小時
- 具有三條可調偏置的DAC曲線，可以適應不同行業中DAC曲線的繪制標準
- EL高亮度圖形點陣顯示屏，無視角限制、不受溫度、陽光影響
- 具有雙閘門設置和報警功能，能夠任意設置閘門的位置和寬度
- 有進波、 失波和自動三種報警方式
- 可以在單探頭和雙探頭兩種探傷工作方式之間任意切換
- 波形顯示： 正半波、負半波、全波和射頻
- 探頭阻尼通過菜單選擇在50、150、400之間切換
- 可以利用標準試塊自動生成DAC曲線
- 具有線性抑制功能，屏高的0～80%，步距：1%
- 具有打印功能，通過串行打印機打印厚度報告與波幅曲線
- 可以進行屏幕硬拷貝，將當前屏幕上的圖形和菜單拷貝并打印
- 能夠跟PC機通訊，擁有功能強大的windows數據處理軟件
超聲波探傷儀技術參數
- 掃描范圍：2.5～5000(鋼縱波)
- 脈沖移位（μs）：-20～+3400μs
- 探頭零點：0μs～99.99μs，分辨率0.01
- 材料聲速：1000m/s～9999m/s
- 輸出阻尼（W）：50 | 150 | 400
- 頻率范圍（MHz）：0.2～10MHz
- 增益調節（dB）：0～110dB
- 垂直線性誤差：≤3%
- 水平線性誤差：≤0.2%
- 探傷靈敏度余量：≥50dB
- 動態范圍：≥32dB
- 外型尺寸：230×184×53mm
- 重量：1.2Kg
超聲波探傷儀基本配置
- 主機
- 直探頭2.5MHz20
- 斜探頭5MHz8×9K2
- 探頭連接電纜
- 3A/9V電源適配器
- 耦合劑
- 背帶
- 鋰電池
超聲波探傷儀可選附件
- PC端通訊軟件
- 串行通訊電纜(9針)
- 串行打印機TPUP-NH
- 超聲波探傷儀探頭
- 超聲波探傷儀試塊
|
