超聲波探傷儀概述

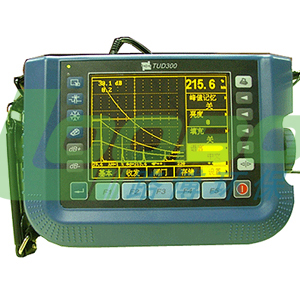

TUD300數字超聲波探傷儀，是一種便攜式工業無損探傷儀器。它能夠快速、便捷、無損傷、準確地進行工件內部多種缺陷(裂紋、夾雜、疏松、氣孔等)的檢測。可靠性高，穩定性好，客觀地采集和存儲數據，并對采集到的數據進行實時處理或后處理，對信號進行時域、頻域或圖像分析，減少了人為因素的影響，提高了檢索的可靠性和穩定性，實現鑄件、鍛件、板材、焊縫檢測全無憂! 廣泛應用在航空航天、石油化工、冶金電力、鐵路交通、鍋爐壓力容器、鋼結構、機械加工等領域！
超聲波探傷儀功能特點
- 峰值記憶功能
- 自動增益調節
- 快速旋鈕調節，操作便捷
- 重復發射率高達1KHZ
- B型顯示方式
- 10個獨立探傷通道
- 高采樣速率，射頻波形細節盡現
- 屏幕刷新頻率高達60Hz,無延遲、無拖影，快速捕捉傷波
- 整機全部軟件可以通過通訊口在線升級
- 存儲300幅A掃描圖形及參數和64,000個厚度值
- 可以利用標準試塊自動生成DAC曲線
- 具有獨立的雙閘門設置和報警功能
- 可以在單探頭、雙探頭和透射三種探傷工作方式之間任意切換
- 探頭阻尼通過菜單選擇在50，150，400之間切換
- 具有線性抑制功能，可抑制屏高的0%～80%，步距:1%
- 具有系統參數的加鎖和解鎖功能
- 具有屏幕的凍結和解凍功能
- 具有存儲圖形的回放功能
- 具有打印功能，通過串行打印機打印厚度報告與波形曲線
- 能夠跟PC機通訊，有功能強大的Windows數據處理軟件
- EL高亮度圖形點陣顯示屏，無視角限制，不受溫度陽光影響
- 探頭自動校準功能
- 探頭角度和Ｋ值兩種輸入方式
- 缺陷當量計算
- 大容量鋰離子電池，無記憶性，連續工作時間可達8小時
超聲波探傷儀技術參數
- 掃描范圍（mm）：2.5～5000mm(鋼縱波)
- 脈沖移位（μs）：-20～+3400μs
- 探頭零點（μs）：0μs～99.99μs，分辨率0.01μs
- 材料聲速（m/s）：1000m/s～9999m/s
- 輸出阻尼（W）：50 | 150 | 400
- 頻率范圍（MHz）：低頻0.2–1 | 中頻0.5–4 | 高頻3–15 | 3檔可選
- 增益調節（dB）：0～110dB 調節步長：0.2 | 0.5 | 1 | 2 | 6 | 12 | 0.0時鎖定
- 垂直線性誤差：≤3%
- 水平線性誤差：≤0.2%
- 探傷靈敏度余量：≥60dB(2.5MHz 20/Z20-2)
- 動態范圍：≥34dB
- 外型尺寸(mm)：240 ×170×70mm
- 重量（kg）：1.47Kg
超聲波探傷儀基本配置
- 主機
- 直探頭2.5MHz20
- 斜探頭5MHz8×9K2
- 探頭連接電纜
- 3A/9V電源適配器
- 耦合劑
- 背帶
- 鋰電池
超聲波探傷儀基本配置
- 主機
- 直探頭2.5MHz20
- 斜探頭5MHz8×9K2
- 探頭連接電纜
- 3A/9V電源適配器
- 耦合劑
- 背帶
- 鋰電池
超聲波探傷儀可選附件
- PC端通訊軟件
- 串行通訊電纜(9針)
- 串行打印機TPUP-NH
- 超聲波探傷儀探頭
- 超聲波探傷儀試塊
|
