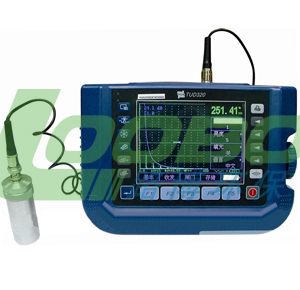

| TUD320超聲波探傷儀|彩屏 |
 |
|
超聲波探傷儀概述
TUD320超聲波探傷儀|彩屏，采用彩色高速寬溫工業級TFT_LCD液晶顯示屏，優異的技術設計，檢測速度快、精度高、波形穩定。該儀器可用于多種材料內部缺陷的檢測，如鋼、銅、鋁、鑄鍛件、以及金屬焊縫等等，可有效檢測出氣孔、裂紋、疏松、夾雜、未融合、未焊透等缺陷。廣泛應用于航空航天、石油化工、冶金電力、鐵路交通、鍋爐壓力容器、鋼結構、機械加工等領域的在役安全檢查、壽命評估、質量控制等！
超聲波探傷儀功能特點
- 超大彩屏—彩色高速寬溫工業級TFT液晶顯示，多種顏色選擇
- 適用于不同的光線條件，背光連續可調
- 高采樣率—10位高速實時采樣，較8位采樣測值更加準確
- 曲面校正—便于對非規則材料和小管徑管件進行檢測
- 雙模曲線—DAC曲線、DGS曲線兩種模式可選
- 電量監控—以百分比的形式顯示電量，方便監測，并具有過充過放保護
- 方便通用—可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊
- B-掃描—可顯示工件缺陷形狀，完備的焊縫和工件剖面顯示，使探傷更具說服力
- 打印功能—直接驅動打印機，打印厚度報告與波幅曲線
- PC通訊—測量數據和系統設置參數直接上傳，探傷報告自動生成
超聲波探傷儀技術參數
- 掃描范圍（mm）：2.5～5000mm(鋼縱波)
- 脈沖移位（μs）：-20～+3400μs
- 探頭零點（μs）：0μs～99.99μs，分辨率0.01μs
- 材料聲速（m/s）：2260 | 2730 | 3080 | 3230 | 4700 | 5920 | 6300 | 7檔可選
- 輸出阻尼（W）：50 | 150 | 400
- 工作方式：單探頭（收、發） | 雙探頭（一收一發） | 透射（透射探頭）
- 頻率范圍（MHz）：低頻0.2–1 | 中頻0.5–4 | 高頻3–15 | 3檔可選
- 增益調節（dB）：0～110dB 調節步長：0.0 | 0.2 | 0.5 | 1 | 2 | 6 | 12
- 垂直線性誤差：≤3%
- 水平線性誤差：≤0.2%
- 探傷靈敏度余量：≥50dB
- 動態范圍：≥32dB
- 探傷通道：10個
- 外型尺寸(mm)：230×173×70mm
- 重量（kg）：1.5Kg
超聲波探傷儀基本配置
- 主機
- 直探頭2.5MHz20
- 斜探頭5MHz8×9K2
- 探頭連接電纜
- 3A/9V電源適配器
- 耦合劑
- 背帶
- 電池
超聲波探傷儀可選附件
- 串行通訊電纜(9針)
- PC端通訊軟件
- 串行打印機TPUP-NH
- 超聲波探傷儀探頭
- 超聲波探傷儀試塊
| |
|
|
