LB-Y系列除塵布袋檢漏儀（粉塵濃度監測儀）
產品概況
LB-Y系列粉塵濃度變送器測量塵埃粒子經過一個固定探頭的靜電荷感應量。塵埃粒子與探頭感應產生靜電荷，通過探頭進行信號放大并傳送進監測控制系統。靜電荷的大小與塵埃粒子的流量成比。本系統的高科技電子線路把這部分電荷轉換成為控制信號輸出，啟動粉塵超標排放警報，同時用于連續記錄粉塵粒子的總量或濃度。LB-Y系列裝置提供了交流耦合技術。這是現代準確和穩定的監測技術，特別適合連續排放記錄和數據累積。本監測系統工作原理是運用塵埃粒子流經探針周圍所產生的電荷感應來確認塵埃粒子在線排放量（mg/sec）或排放濃度(mg/m3）。在燃燒工況相對穩定的情況下（即在同一個排放點上，流速、溫度、壓力、濕度和煙塵顆粒性質都沒有很大的變化，小于±90%的變動），本系統經直接校定后也可用于在線監測排放濃度（單位＝mg/M3）。
技術參數
|
操作環境溫度 |
-20℃～60℃（電子部件） |
|
操作環境濕度 |
不結露90% |
|
操作環境振動 |
最高連續震蕩量，任何方向、任何頻率：均方根值2g(20m/s2) |
|
操作環境電磁場 |
在50 赫茲時最高值=60A/m (相等于一個1 米×1 米正方形電磁線圈內有50AT 的磁場) |
|
操作環境保護 |
保護等級：IP66/NEMA4 鋁合金殼體，適合非腐蝕性環境內安裝，不銹鋼探針 |
|
管道氣體壓力 |
-0.1 – 1MPa |
|
管道氣體流速 |
1m/s～30m/s |
|
管道氣體溫度 |
－50℃～450℃ |
|
管道外徑 |
0.1米～4 米 |
|
探針結構 |
標準探針是M6，長度160 mm 316 不銹鋼棍。 |
|
塵埃顆粒大小范圍 |
標稱0.1μM～200 μM，在標稱范圍外仍然能夠接收但信號特性有點不同。 |
|
零點漂移 |
(時間) 每年低于量程的1% 。 |
|
零點漂移 |
(溫度) 在指定的溫度范圍內，低于量程的1%。 |
|
滿量程漂移 |
(時間) 每年低于量程的1% |
|
滿量程漂移 |
(溫度) 在指定的溫度范圍內，低于量程的1%。 |
|
線路穩定性 |
系統所有部件均選用高穩定性電子組裝件。 |
|
噪音抵抗性 |
所有50 或60 赫茲音頻和諧波均在信號被接收之前全部濾掉 |
|
測量范圍 |
0-9/12/25/50/100/200/400/800/1000 mg/M3 |
|
變送器輸出方式 |
二線制4 – 20mA（內置隔離器） |
|
變送器電源 |
15V – 32VDC |

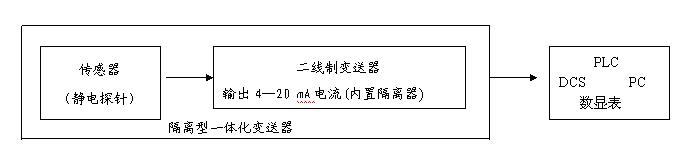

儀器工作方框圖：

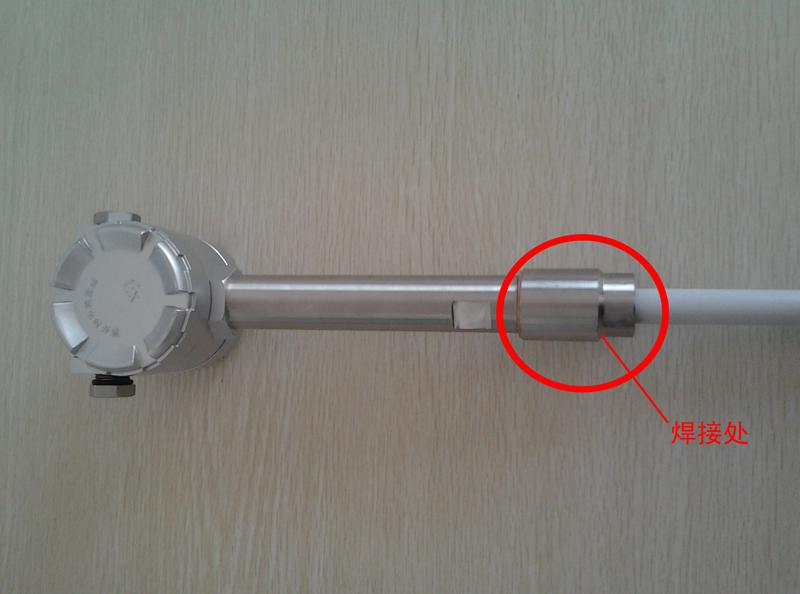

儀器分解圖：

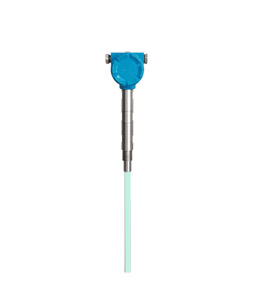

LB-Y系列粉塵產品展示：

LB-Y01（普通型） LB-Y02(帶本地顯示) LB-Y03(帶本地顯示+HART)
路博公司提供本儀器技術支持和售后服務！
|
