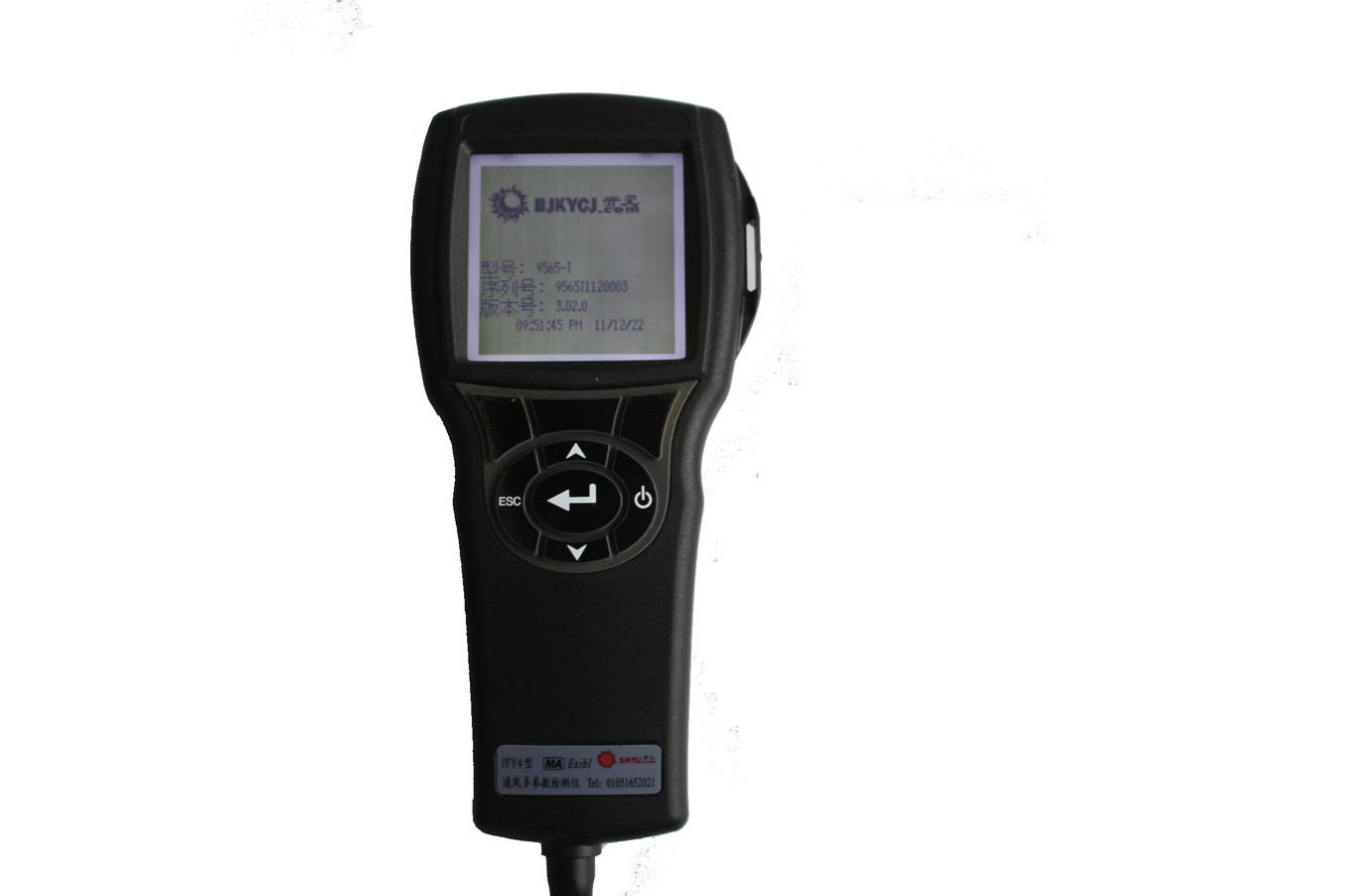

JFY-4通風多參數檢測儀
1.概述
1.1產品特點
JFY-4通風多參數檢測儀(礦用通風阻力測定系統)是一種能同時測定大氣壓力、差壓、風速、溫度、濕度的手持式便攜儀器.用于通風阻力測定。
執行標準編號：Q/KY-3-2009 《JFY-4通風多參數檢測儀》。
1.2主要用途及使用范圍
1.2.1主要用途
主要用于測定大氣壓力、差壓、風速、溫度、濕度，用于通風阻力測定。
1.2.2適用范圍
消防、有限空間檢測、市政、化工、燃氣。
1.3產品名稱及型號
1.產品名稱：通風多參數檢測儀；
2.產品型號：JFY-4。
1.4型號的組成及其代表意義
測定器按下面的方法命名：
J-產品類型代號：檢測儀器
F- 特征代號：通風
Y-分類：儀器
4-版本：4
1.5適用環境條件
1）溫度：(0~40)℃
2）相對濕度：≤98%RH，25℃
3）大氣壓力：(86 ~110)kPa
1.6安全特征
1）防爆型式：本質安全型。
2）防爆標志：ExibⅠ。
2.技術特性
1. 防爆型式及防爆標志
防爆型式：礦用本質安全型
防爆標志：ExibI
2. 外形尺寸及重量
外形尺寸：211mm×97mm×53mm(長×寬×高)
重 量：0.36kg
3. 工作環境
在具有甲烷爆炸性危險的煤礦井下：
a）溫度: 0℃ ～40℃；
b）相對濕度: ≤98%（25℃）；
c）大氣壓力: 86 kPa～106 kPa；
d) 在具有煤塵、甲烷爆炸性氣體的煤礦井下環境中。
e) 無顯著震動和沖擊、無嚴重滴水和濺水的場合；
4. 儀器的本安電源
a）型號名稱： 南孚鎳氫充電電池4節；
b）容量：2400mAh/節；
c）額定電壓：4.8V；
d）最大輸出電壓U0：6V；
e）最大輸出電流I0：1.2A；
f）工作電流：0.5A；
5. 主要技術指標
6.1 儀器的測量范圍及最小分度值:
a）溫度：0℃～40℃，最小分度值：0.1℃；
b）風速：0.4 m/s〜15 m/s，最小分度值：0.01m/s；
c）差壓：-3500Pa～+3500 Pa最小分度值：0.1Pa；
d）壓力：95kPa〜120kPa最小分度值：0.1kPa。
6.2 儀器基本誤差和響應時間:
|
測量參數 |
測量范圍 |
基本誤差 |
響應時間 |
|
溫度 |
0℃〜40℃4 |
±1.0℃ |
≤150s（空氣中） |
|
風速 |
(0.4〜5) m/s |
±0.2m/s |
— |
|
(5〜10) m/s |
±0.3m/s |
— |
|
(>10〜15) m/s |
±0.4m/s |
— |
|
差壓 |
-3500 Pa～+3500 Pa |
± 2% |
— |
|
壓力 |
(95〜120)kPa |
± 2% |
— |
|
表中— 為不檢驗項目 | |
