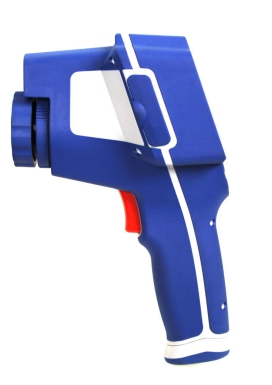

YRH700本質安全型紅外熱成像儀

測量范圍0-700℃，可拍照，可攝像

觸摸屏

3.7’彩色屏幕

圖像可存儲

一、 簡介

當煤自燃發火時，煤層表面的溫度升高，但肉眼并不能觀察到，采用紅外熱像儀將煤層表面的溫度以圖像的形式呈現出來，高溫和低溫用不同的顏色標示，便于發現高溫區，尋找隱性火區分布，適合于通風部門防治煤自燃發火。

礦井中有很多大功率電氣設備，如電機、大型液壓泵站、變電站、反復運轉的軸承、絞車，長時間運轉后會產生高溫，但很難發現，采用紅外熱像儀就很直觀的檢查設備發熱、超溫、事故隱患，機電部門使用較為廣泛。

二、 用途

檢查井下煤自燃發火隱性火區分布、火源位置

檢查各種煤礦大型電氣設備及動力設備的發熱，超溫、事故隱患

礦難救援

檢查頂板冒落和采區透水

排查瞎炮

檢測地面矸子山發火

三、 適用部門

煤礦通風、機電、救護部門

四、 技術參數

測溫范圍:0℃～+700℃

*顯示屏：3.7" 彩色LCD，觸摸屏

*可拍照，攝像

*無線圖像發射距離：大于200米

電池類型: 鎳氫可充電電池，可現場更換

視場角/最小焦距: 35°×26°/ 0.5m

空間分辨率: 3.8mrad

探測器類型: (UFPA) 非制冷焦平面探測器

分辨率: 160 x 120

工作波長: 8到14 µm

焦距調節方式: 固定焦距

電池工作時間: 約2.5小時連續工作

充電器: 專用鋰電池充電器

工作環境溫度: 長時間工作: -20°C 至 +55°C 短時間工作: 80°C 至 +260°C

儲存環境溫度: -40℃ 至 +70℃ (-40°F 至 +158°F)

封裝: IP67

五、 配置

主機

*ZWZ4-X圖像發射器（選配）

*ZWZ4-S接收顯示器（選配）
