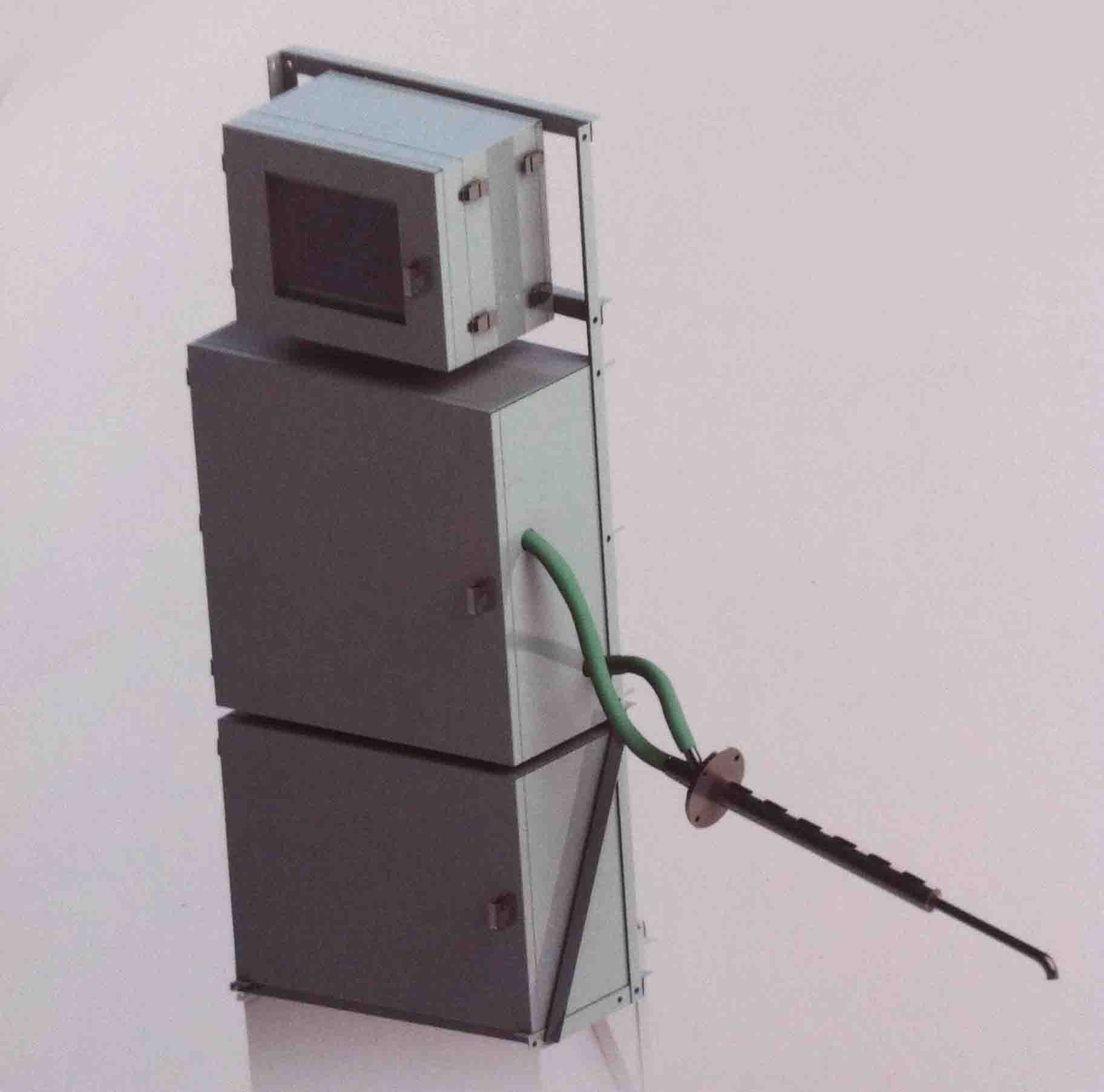

連續煙粉塵濃度監測系統
系統概述
連續煙塵濃度監測系統具有極高的靈敏度，配合煙氣預處理模塊，能可靠測量濕煙氣中的煙塵（顆粒物）濃度。
由發射、 接收單元、煙氣預處理模塊組成，通過對恒溫測量池內煙氣的測量， 間接獲得煙氣中粉塵濃度，煙氣預處理模塊由采樣探頭、射流泵、加熱單元、壓力、溫度控制單元、恒溫測量池等部分組成，它完成將樣氣從煙道中抽出，并經加熱裝置使煙氣溫度達到煙氣露點溫度之上，然后送入恒溫測量池進行測量。
預處理模塊尾氣經采樣探頭重新返回?zé)煹馈Ｋ枭淞鳉狻⒋祾邭饩蓾崈麸L(fēng)機單元產生，吹掃氣用于清潔煙塵儀的光學部件，確保系統長期可靠工作。
測量原理
采用前散射原理測試顆粒的散射光強度，通過特定的算法輸出煙塵的濃度。 內嵌的高穩定激光信號源穿越恒溫測量池，照射煙塵粒子，被照射的煙塵粒子反射激光信號，反射光強度與煙塵濃度成正比。
接收單元與發射單元以特定的前散射角接收煙塵信號，獲得極高的檢測靈敏度。
系統特點
超低量程，最小量程(0 ～ 5) mg/m3，高靈敏度，最低檢出限0.05 mg/ m3。
◆ 儀器采用多種先進技術。包括：相關噪聲對消技術、 激光發射功率穩定技術、極低噪聲TIA、干擾控制與信號完整性設計，提供快速、可靠和準確的定量煙塵排放數據。
◆ 自動校準技術，實現零點和滿量程自動校準。
◆ 采用射流技術從煙道中抽取部分煙氣，結構緊湊、安裝簡單、成本低、維護量小。
◆ 煙氣傳輸過程進行連續加熱恒溫，防止傳輸過程濕煙氣冷凝產生的測量偏差。
◆ 采用智能控制技術，實時顯示測量結果和系統運行狀態參數。
◆ 通過內置的流速測量裝置，可實現對濕煙氣的等速采樣。
行業應用
適合工業鍋爐超清排放監測。包括火電、鋼鐵、冶金、水泥、鋁業、石化、陶瓷工業等。
◆ 環保污染源煙粉塵排放監測（CEMS）
◆ 除塵設備效率監測
◆ 燃燒效率監測
◆ 工業制造過程中粉塵濃度的測量
◆ 工礦企業職業健康保護粉塵監測
◆ 生產車間、廠房的粉塵負荷監控
◆ 科學研究、實驗現場測試
主要參數指標
安裝準備
請參照HJ/T 75－2007標準文件第6條要求。
◆ 開孔：測量探頭安裝點開孔直徑需大于56 mm，且孔位距離平臺地面不高于400mm。
◆ 預埋法蘭：其通徑需大于50mm。測量探頭的法蘭片螺栓孔心距130mm。（廠商預埋法蘭規格為DN65，可根據需要選配。）
◆ 焊接預埋法蘭：在安裝預埋法蘭時需要將其下傾與水平面保持15°
|
